熱式流量計作為一種精準測量流體質量流量的設備，在多個行業中發揮著重要作用。它借助熱傳遞效應來感知流體的流動狀態，通過獨特的設計將熱傳遞與流速關聯，從而實現對流量的測量。這種測量方式無需依賴流體的溫度、壓力等參數補償，直接反映質量流量，因此在氣體和部分液體測量中備受青睞。了解其工作原理、不同設計的特點及適用場景，能更好地發揮其性能優勢。

熱式流量計的兩種核心原理

熱式流量計的測量基礎是熱傳遞規律，主要分為 “熱分散” 和 “量熱” 兩種原理，兩者雖都利用熱與流體的相互作用，但具體機制存在明顯差異。

熱分散原理，又稱風速計原理，其核心是通過監測加熱元件被流體冷卻的速率來判斷流速。設備通常包含兩個關鍵元件：一個被持續加熱的速度傳感器（多為電阻式溫度檢測器，即 RTD）和一個用于測量流體本身溫度的參考傳感器。當流體流經加熱元件時，會帶走部分熱量，導致加熱元件與流體之間的溫度差發生變化。根據操作方式的不同，又可分為恒定功率和恒定溫差兩種模式。在恒定功率模式下，加熱元件的功率保持不變，流速越高，冷卻效果越明顯，兩者的溫度差就越大；而在恒定溫差模式下，設備會自動調節加熱功率，確保加熱元件與流體的溫度差始終穩定，流速變化時，所需的加熱功率也會相應改變。無論是哪種模式，溫度差或加熱功率的變化都與流體的質量流速成正比，通過這種關聯就能計算出流量。

量熱原理則是通過監測流體中熱量的分布變化來測量流量。在流量計內部，特定區域會被施加穩定的熱量，同時設置兩個溫度傳感器分別監測熱量上下游的溫度。當流體靜止時，熱量在管道內均勻分布，兩個傳感器的溫度基本一致；當流體流動時，熱量會被流體攜帶至下游，導致上游傳感器溫度降低、下游傳感器溫度升高，形成一個與流速相關的溫度差。流速越快，熱量被帶走的速度越明顯，溫度差也就越大。通過捕捉這種溫度差的變化，就能反推出流體的質量流量。與熱分散原理相比，量熱原理對流體特性的依賴性相對較低，測量穩定性更優。

不同設計的特點與適用場景

基于上述兩種原理，熱式流量計衍生出多種設計類型，每種設計在靈敏度、安裝復雜度和適用場景上各有側重，滿足不同行業的需求。

熱線風速計是熱分散原理的典型應用，結構簡單精巧。其核心是一根直徑僅約 0.02 毫米的細金屬絲（通常由鎢、鉑或鎳制成），作為加熱元件和傳感元件。這根細絲被安裝在支撐結構上，直接暴露在流體中，當流體流過時，細絲的溫度變化會通過電阻變化被精準捕捉。由于細絲尺寸極小，對流體流動的干擾幾乎可以忽略，因此靈敏度極高，非常適合科研實驗或對微小流量變化的監測。不過，這種設計的細絲較為脆弱，容易被流體中的顆粒或雜質損壞，因此更適用于清潔流體的測量。

旁路型熱式流量計則是量熱原理的常見應用形式，也被稱為毛細管熱質量流量計。其設計巧妙地利用了旁路結構：在主管道上設置一個毛細管旁路，通過層流元件引導少量流體進入旁路。由于旁路中的流量與主管道流量保持固定比例，因此只需測量旁路中的流量，就能推算出主管道的總流量。加熱元件和溫度傳感器被安置在毛細管內，避免了直接接觸主管道中可能存在的大量流體或雜質，提高了設備的耐用性。這種設計常與質量流量控制器結合使用，形成閉環控制體系，在半導體制造、實驗室氣體控制等需要精確流量調節的場景中應用廣泛。

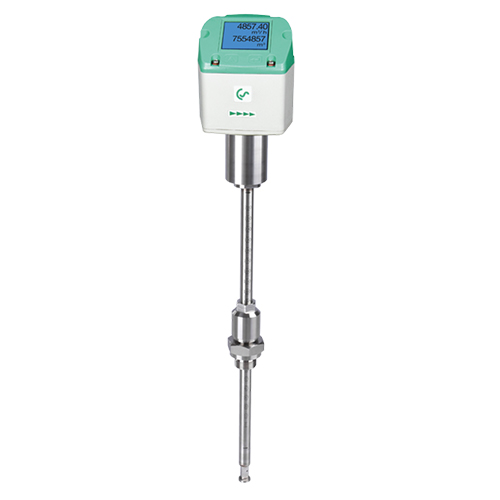

插入式流量計專為大管徑管道設計，其傳感器集成在一根探針上，直接插入管道內部的流體中。探針端部的加熱和傳感元件會與流體發生熱交換，通過測量局部流速，并結合管道橫截面積和流速分布的溫度補償，計算出總流量。安裝時，傳感器在管道內的位置至關重要，通常需要遵循制造商建議的插入深度，以確保測量點處于流速穩定的區域。若安裝條件受限，還可通過校準進行誤差修正。這種設計的優勢在于無需切斷管道即可安裝，尤其適合現有管道的改造項目，在工業排放監測、大型儲罐通風等場景中較為常見。

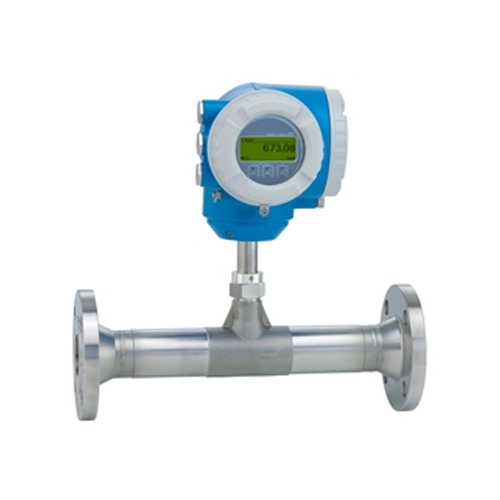

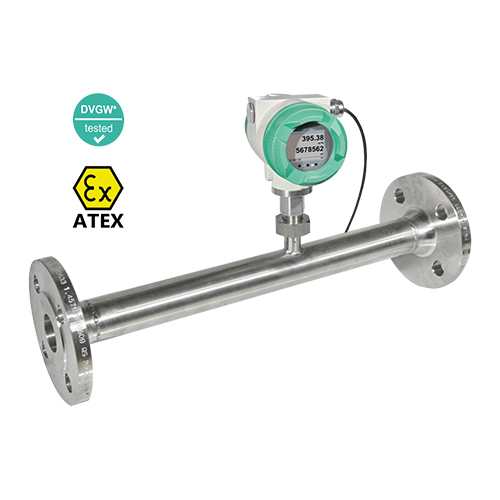

內聯式熱質量流量計則是將測量元件直接集成在管道內，形成一個完整的流量測量單元。它包含管道主體、傳感元件和電子處理模塊（可遠程安裝），能直接測量流經管道的全部流體流量。其結構緊湊，測量精度高，適用于中小管徑的清潔流體測量。在食品飲料、制藥等對衛生要求嚴格的行業，內聯式設計可搭配衛生級接口，避免流體殘留和污染，滿足行業規范。

熱式流量計的優勢與局限性

熱式流量計的顯著優勢在于直接測量質量流量，無需像體積流量計那樣進行溫度、壓力補償，減少了因參數波動導致的誤差。其測量范圍寬，量程比可達 100:1 甚至更高，能適應從微小流量到較大流量的不同場景。此外，設備結構相對簡單，沒有復雜的機械運動部件，磨損小，維護成本低，使用壽命長。

但它也存在一定的局限性，對流體特性較為敏感。例如，流體的熱導率、比熱容等參數會影響熱傳遞效率，進而干擾測量結果，因此在測量混合氣體時，若成分發生變化，可能需要重新校準。水分對熱式流量計的影響尤為明顯：當水分以蒸汽形式存在且未飽和時，影響較小，部分設備可通過軟件補償消除誤差；但一旦出現冷凝，液態水的強導熱性會導致傳感器溫度驟變，引發測量信號尖峰，嚴重影響準確性。因此，在潮濕環境中使用時，需采取伴熱、保溫或安裝分離罐等措施防止冷凝，必要時需更換為渦流或超聲波流量計。

此外，不同設計的熱式流量計對安裝條件要求各異。例如，插入式流量計需要確保傳感器處于管道內的最佳測量位置，內聯式流量計則對前后直管段長度有一定要求，以保證流場穩定。若安裝不當，可能導致測量精度下降。

總結

熱式流量計憑借獨特的熱傳遞測量原理，在質量流量測量領域占據重要地位。熱分散和量熱兩種原理各有側重，衍生出的熱線風速計、旁路型、插入式和內聯式等設計，分別適用于不同的管徑、流體類型和精度要求。了解其工作機制和設計特點，才能根據實際應用場景選擇合適的類型，并通過合理安裝和維護，規避局限性，充分發揮其測量優勢。在工業自動化不斷發展的背景下，熱式流量計將繼續在精準流量監測中發揮重要作用，為生產效率和過程控制提供可靠支持。
